什么是无损检测
为什么采用无损检测?
不损坏试件材质、结构无损检测
无损检测能在不损坏试件材质、结构的前提下进行检测,因而产品在进行无损检测后的检查率可以达到100%。
提高检测结果可靠性
在无损检测时,必须正确选择无损检测实施的时机及无损检测方法。根据设备材质、制造方法、工作介质、使用条件和失效模式,预计可能产生的缺陷种类、形状、部位和取向,选择合适的无损检测方法和时机,可以提高检测结果可靠性。
常用的方法
? 目视检测(VT)
目视检测常用于检查焊缝,焊缝本身有工艺评定标准,都是可以通过目测和直接测量尺寸来做初步检验,发现咬边等不合格的外观缺陷,就要先打磨或者修整,之后才做其他深入的仪器检测。

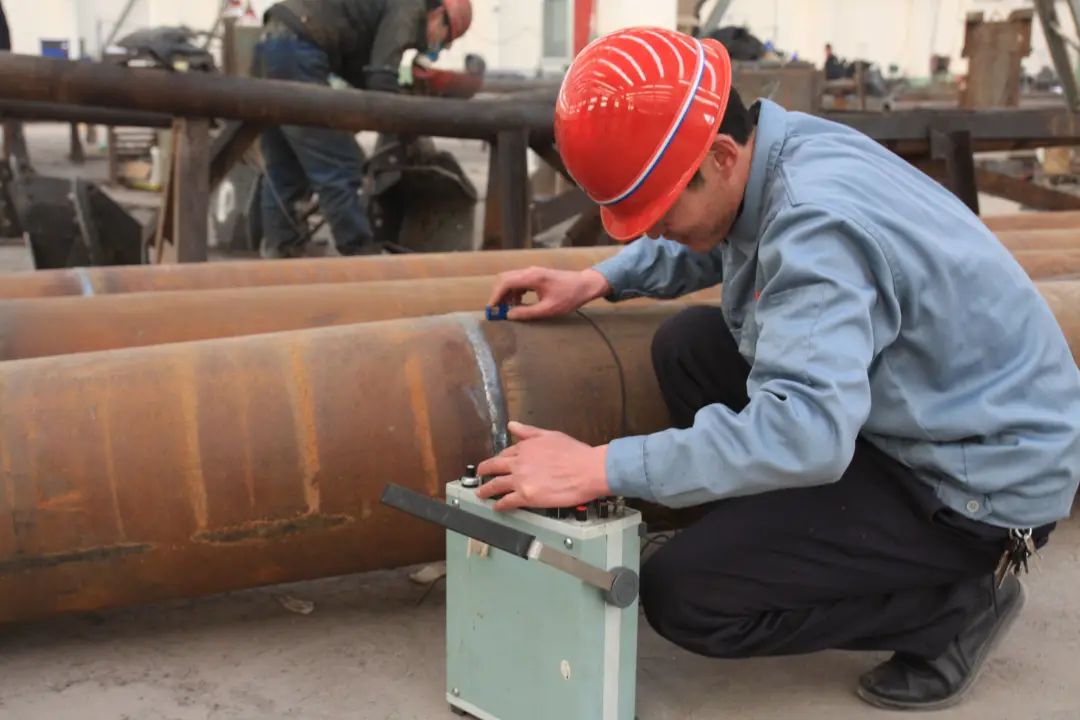

b.超声波在试件中传播并与试件材料以及其中的缺陷相互作用,使其传播方向或特征被改变;
c.改变后的超声波通过检测设备被接收,并可对其进行处理和分析;
d.根据接收的超声波的特征,评估试件本身及其内部是否存在缺陷及缺陷的特性。
a.从检测对象的材料来说,可用于金属、非金属和复合材料;
b.从检测对象的制造工艺来说,可用于锻件、铸件、焊接件、胶结件等;
c.从检测对象的形状来说,可用于板材、棒材、管材等;
d.从检测对象的尺寸来说,厚度可小至1mm,也可大至几米;
e.从缺陷部位来说,既可以是表面缺陷,也可以是内部缺陷。
b.检测结果有直接记录,可长期保存;
c. 对体积型缺陷(气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等)检出率很高,对面积型缺陷(未焊透、未熔合、裂纹等),如果照相角度不适当,容易漏检;
d.适宜检验厚度较薄的工件而不宜较厚的工件,因为检验厚工件需要高能量的射线设备,而且随着厚度的增加,其检验灵敏度也会下降;
e.适宜检验对接焊缝,不适宜检验角焊缝以及板材、棒材、锻件等。
用于工业部门的工业检验X光机通常为工业无损检测X光机(无损耗检测),此类便携式X光机可以检测各类工业元器件、电子元件、电路内部。例如插座插头橡胶内部线路连接,二极管内部焊接等的检测。
? 磁粉检测
铁磁性材料和工件被磁化后,由于不连续性的存在,使工件表面和近表面的磁力线发生局部畸变而产生漏磁场,吸附施加在工件表面的磁粉,形成在合适光照下目视可见的磁痕,从而显示出不连续性的位置、形状和大小。
a.磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄(如可检测出长0.1mm、宽为微米级的裂纹),目视难以看出的不连续性。
? 渗透检测(PT)
零件表面被施涂含有荧光染料或着色染料的渗透剂后,在毛细管作用下,经过一段时间,渗透液可以渗透进表面开口缺陷中;经去除零件表面多余的渗透液后,再在零件表面施涂显像剂,从而探测出缺陷的形貌及分布状态。
b.具有较高的灵敏度(可发现0.1μm宽缺陷)
c.显示直观、操作方便、检测费用低。
