金属材料盐雾实验的分类
金属材料的盐雾实验可以根据不同的试验条件和目的进行分类。以下是几种常见的盐雾实验类型：
1. 中性盐雾试验（NSS试验）
中性盐雾试验是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6.5～7.2）作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～3ml/80cm².h之间，沉降量一般都是1～2ml/80cm².h之间。
2. 醋酸盐雾试验（ASS试验）
醋酸盐雾试验是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。
3. 铜盐加速醋酸盐雾试验（CASS试验）
铜盐加速醋酸盐雾试验是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度大约是NSS试验的8倍。
4. 交变盐雾试验
交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。它是将产品在盐雾和湿热两种环境条件下交替转换，考核整机产品的电性能和机械性能有无变化。
金属材料盐雾实验的方法

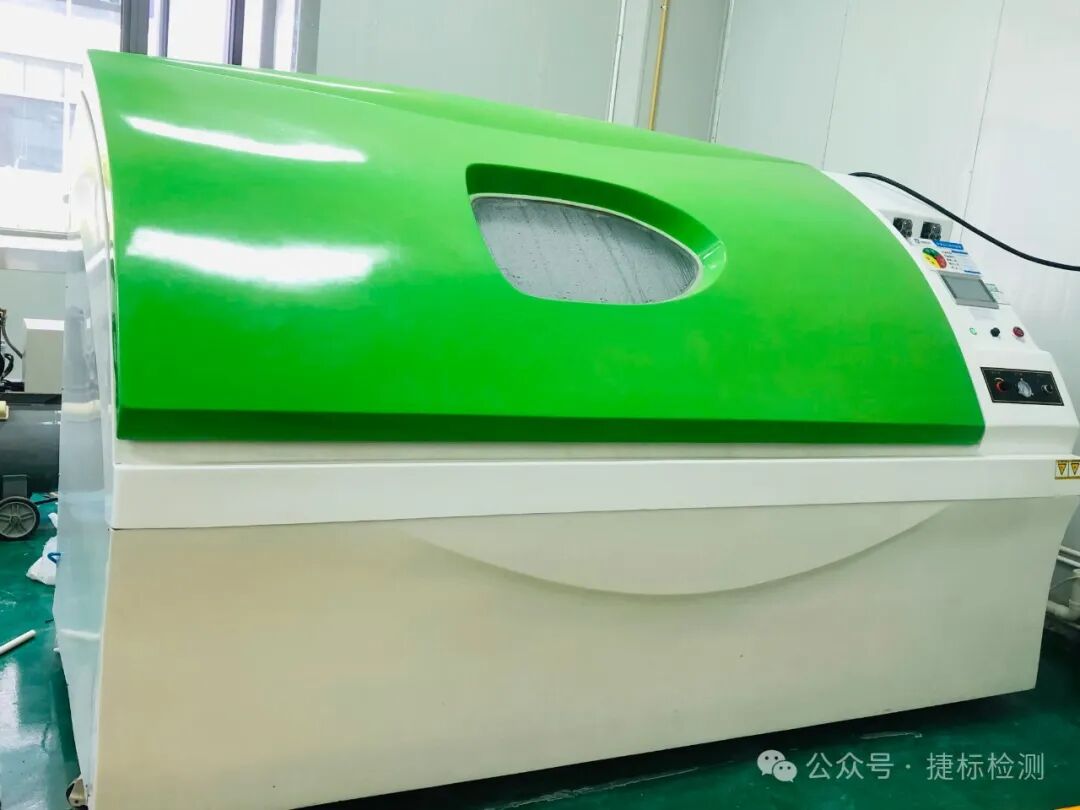

金属材料的盐雾实验通常在专门的盐雾试验室中进行，使用一种具有一定容积空间的试验设备——盐雾试验箱，在其容积空间内用人工的方法造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。具体的实验步骤如下：
准备盐溶液：根据选定的试验类型配置相应的盐溶液。例如，中性盐雾试验使用5%的氯化钠溶液，而醋酸盐雾试验则在其中加入冰醋酸以调节pH值。
预处理样品：在开始试验前，可能需要对试样进行清洁和干燥处理，以确保测试结果不受初始状态的影响。
放置试样：将预处理过的试样按照规定的布局放入盐雾试验箱中。
调节环境条件：设置试验温度、湿度、pH值等环境参数到预定值。例如，中性盐雾试验的温度通常为35℃，pH值在6.5～7.2范围内。
启动试验：开启盐雾试验箱的电源开关，开始喷雾过程。在喷雾过程中，需要定期记录和检查试验条件是否稳定。
数据分析：根据预定的时间或直到特定腐蚀现象出现为止，结束试验，并对试样的腐蚀情况进行评估和数据分析。
金属材料盐雾实验的标准
盐雾试验标准是对盐雾试验条件，如温度、湿度、氯化钠溶液浓度和pH值等做的明确具体规定，另外还对盐雾试验箱性能提出技术要求。不同类型的盐雾试验有不同的标准规范，以下是一些常用的盐雾试验标准：
GB/T2423.17：这是中国国家标准，规定了电工电子产品基本环境试验规程试验Ka：盐雾试验方法。
IEC60068-2-11：这是国际电工委员会的标准，适用于电工电子产品环境试验第2部分：试验方法 第2篇：盐雾试验。
ISO9227：这是国际标准化组织的标准，规定了金属材料暴露在人造气氛中的通用测试方法。
ASTMB117：这是美国材料与试验协会的标准，是第一个国际公认的盐雾测试标准。
以上分类、方法和标准为金属材料进行盐雾实验时的基本要素。
盐雾实验评级标准通常参考GB/T 6461标准进行。该标准详细规定了如何对金属材料经过盐雾试验后的腐蚀情况进行评级。评级主要依据两个方面：保护评级（Rp）和外观评级（Ra）。
保护评级Rp的计算公式为：Rp = 3(2 - logA) 其中，A代表基体金属腐蚀所占总面积的百分比。评级时会将Rp化整到最靠近的整数，用于表示腐蚀防护的等级。
外观评级Ra则需要主观评估受腐蚀影响的面积以及腐蚀的程度。评级标准一般分为10个等级，从10级（无缺陷）到1级（严重腐蚀）。对于每个等级，都有相应的缺陷面积占比和外观描述，例如轻微变色、严重失光、出现腐蚀产物等。
在进行盐雾试验时，试验条件如温度、湿度、盐溶液浓度和pH值等都需要严格控制，并符合特定的标准要求。试验结束后，通过对样品表面的观察和评级，可以评估出金属材料的耐腐蚀性能。
版本与免责申明：①本网凡注明“来源：xxx（非本网）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。②如涉及作品内容、版权等问题，请在作品发表之日起两周内与本网联系，我们将在第一时间删除内容.
